数字输入——按键控制板载LED的亮灭

我们将会编写程序， 通过外接按键控制板载的IO LED， 实现按下按钮LED灭、松开按钮LED亮。

这一小节将系统性地介绍：

  1. 管脚的初始化、模式设置、数字输入。

  2. pinMode()函数的使用。

前言

按键

按钮有两组引脚（触点），1和2。 当按下按钮时，它会连接这两个触点，从而关闭电路。 每个触点有左右两侧各一个引脚。 按钮内部连接如下图所示。

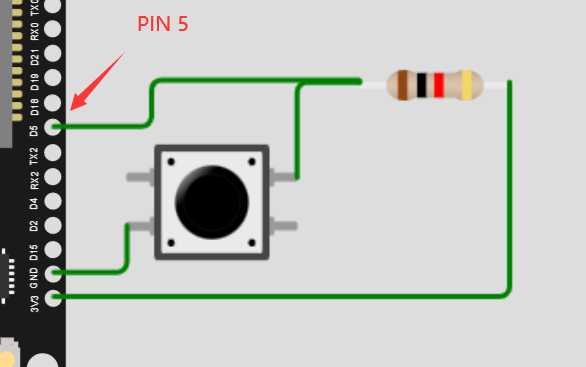

RBZBoard外接按键， 如下图所示。

../../../_images/board_key_connect.png

编写代码

为方便后期查看修改， 我们定义常量来表示 板载IO LED的GPIO编号 、 外接按键的GPIO编号 和 IO LED的状态常量 。

在最外层添加代码:

const int IO_LED_PIN = 2; // 定义IO LED的GPIO编号
const int IO_KEY_PIN = 5; // 定义IO KEY的GPIO编号
int IO_KEY_STATE; // 定义IO KEY的状态常量

然后， 我们在setup初始化函数中， 调用pinMode()函数， 来设置IO LED所属的2号GPIO引脚为 输出模式， 按键KEY所接的5号GPIO引脚为 输入模式。

pinMode(IO_LED_GPIO,OUTPUT); // 设置引脚模式
pinMode(IO_KEY_PIN,Input); // 设置按键模式

接着， 我们在loop()函数中， 添加代码来 读取IO KEY的状态， 并将 IO KEY的状态作为LED的输出 ， 从而实现按下按键，IO LED灯灭，松开按键，IO LED灯亮。

IO_KEY_STATE = digitalRead(IO_KEY_PIN); // 读取IO KEY电平状态
digitalWrite(IO_LED_PIN,IO_KEY_STATE); // 将IO KEY状态作为LED的输出

整个程序最后便是：

 1    const int IO_LED_PIN = 2; // 定义IO LED的GPIO编号
 2    const int IO_KEY_PIN = 5; // 定义IO KEY的GPIO编号
 3    int IO_KEY_STATE; // 定义IO KEY的状态常量
 4
 5    void setup() {
 6    // 初始化函数
 7    // 这里的代码将在一开始被执行一次
 8    pinMode(IO_LED_PIN,OUTPUT); // 设置引脚模式
 9    pinMode(IO_KEY_PIN,INPUT); // 设置按键模式
10    }
11
12    void loop() {
13        // 主循环函数
14        // 这里的代码将在setup()后被一直循环调用
15        IO_KEY_STATE = digitalRead(IO_KEY_PIN); // 读取IO KEY电平状态
16        digitalWrite(IO_LED_PIN,IO_KEY_STATE); // 将IO KEY状态作为LED的输出
17    }

上传单片机
