硬件

MCU

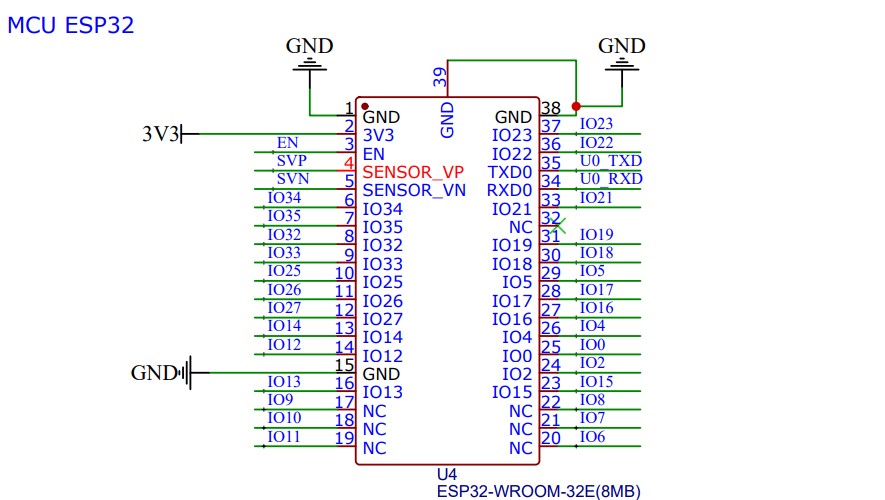

RBZ V1.0采用 ESP32-WROOM-32E 作为MCU。该模组具备 WI-FI、蓝牙通信功能 ,内置ESP32-DOWN-V3芯片、ESP32-D0WDR2-V3芯片、Xtensa⑧双核32位LX6微处理器,支持高达240 MHz的时钟频率,拥有448KB ROM、520KB SRAM、16 KB RTC SRAM,采用PCB板载天线,配置了4MB SPI flash。

  • WI-FI支持A-MPDU和A-MSDU聚合、支持0.4μS保护间隔,工作信道中心频率范围: 2412 ~ 2484 MHz

  • 蓝牙支持v4.2完整标准(包含传统蓝牙BR/EDR和低功耗蓝牙BLE),支持标准Class-1、Class-2 和Class-3,支持自适应跳频AFH、CVSD和SBC音频编解码算法

  • 模组接口: SD卡、UART、SPI、SDIO、I2C、LEDPWM、电机PWM、I2S.、IR、脉冲计数器、GPIO、电容式触摸传感器、ADC、DAC。

  • 40MHz晶振

  • 板载PCB天线

  • 8MB SPI flash

  • 工作电压/供电电压: 3.0~3.6 V

../../_images/MCU_ESP32.jpg

HUB

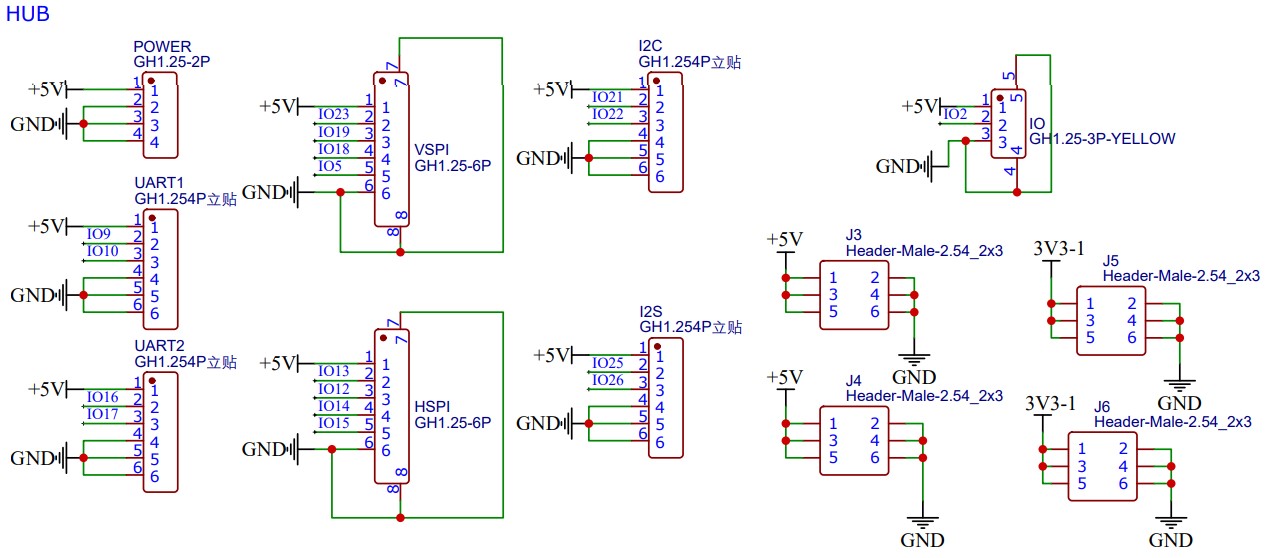

HUB为多端口转发器,支持I2C、I2S通讯协议。

../../_images/HUB.jpg

POWER

RBZ V1.0采用AMS1117-3.3作为降压稳压模块给芯片供电。AMS1117是一个正向低压降稳压器,在1A电流下压降为1.2V。

  • 输出电压:3.267~3.333V

  • 线路调整(最大):10mV(4.75V《=VIN《=12V)

  • 负载调节(最大):15mV

  • 电压差(最大):1.3V

  • 电流限制:900~1500mA

  • 静态电流(最大):10mA

  • 纹波抑制(最小):60dB

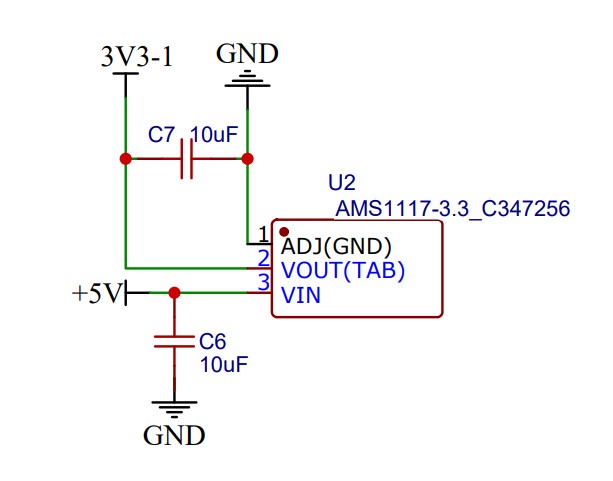

其电路如下图所示。

../../_images/POWER.jpg

图中C6为输入电容,防止断电后电压倒置。C7为输出滤波电容,用于抑制自激振荡。

USB TO UART

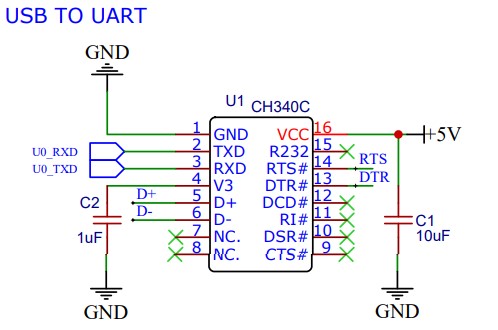

RBZ V1.0采用CH340C转接芯片实现USB转串口。在串口方式下,CH340C提供常用的MODEM 联络信号,用于为计算机扩展异步串口,或者将普通的串口设备直接升级到USB总线。

  • 全速USB设备接口,兼容USB V2.0。

  • 硬件全双工串口,内置收发缓冲区,支持通讯波特率50bps~2Mbps。

  • 支持常用的MODEM联络信号RTS、DTR、DCD、RI、DSR、CTS。

  • 支持5V电源电压和3.3V电源电压。

  • 内置时钟,无需外部晶振。

  • 提供SOP-16、SOP-8和SSOP-20以及ESSOP-10、MSOP-10无铅封装,兼容RoHS。

../../_images/USB_TO_UART.jpg

POWER

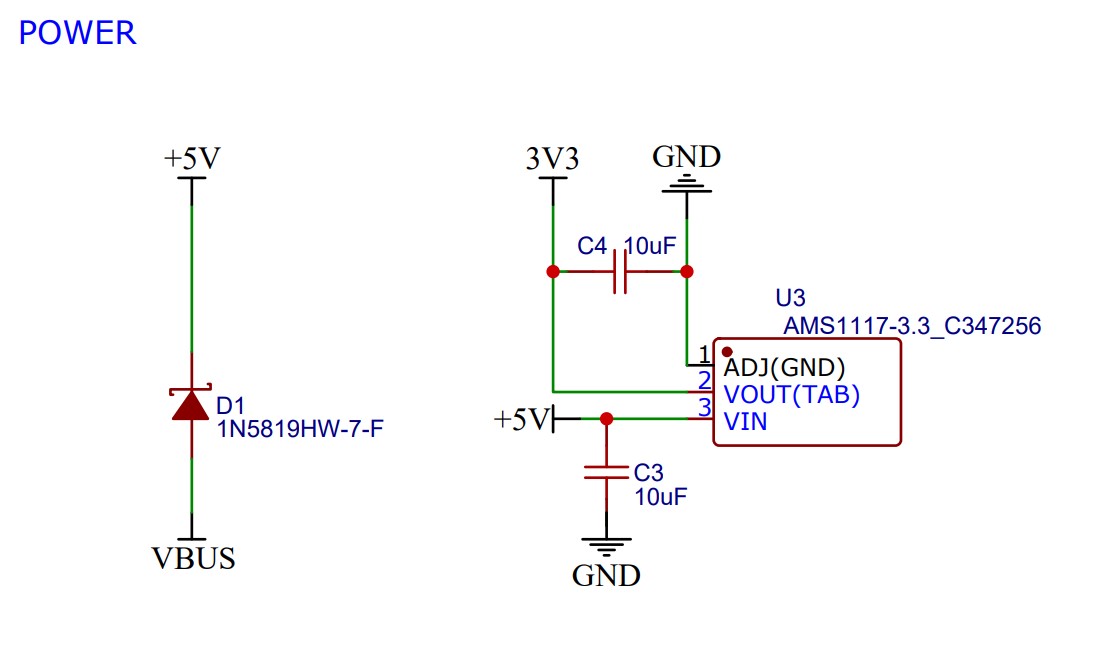

RBZ V1.0采用IN5819HW-7-F作为表面整流二极管,适用于低电压高频率逆变器.整流二极管具有高电流能力与低正向压差。AMS1117-3.3_C347256在前文POWER章节已描述,此处不再赘述。

  • 最大正向电压降:750mV

  • 最大连续正向电流:10A

  • 峰值反向重复电压:40V

  • 峰值非重复正向浪涌电流:25V

../../_images/POWER2.jpg

POWER LED

POWER LED为上电指示灯。当单片机上电时,LED灯亮。

../../_images/POWER_LED.jpg

AUTO PROGRAM

../../_images/AUTO_PROGRAM.jpg

USB

RBZ V1.0采用TYPE-C-2.0-16PIN–SMT-3作为USB连接器。 .. image:: assets/USB.jpg

LED

当IO2输入高电平,LED发光。

../../_images/LED.jpg

KEY

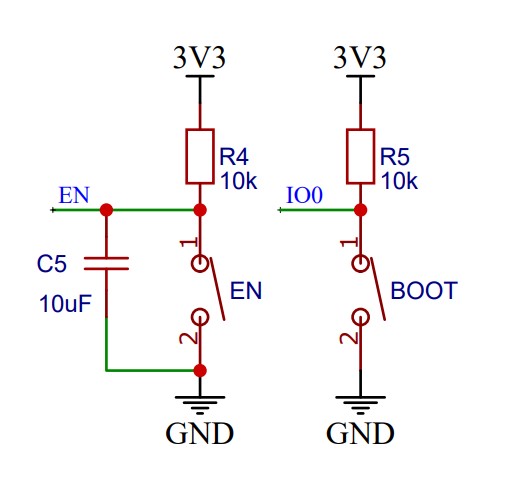

KEY为按键模块。

../../_images/KEY.jpg

IO

扩展IO

UART LED

串口LED

电机

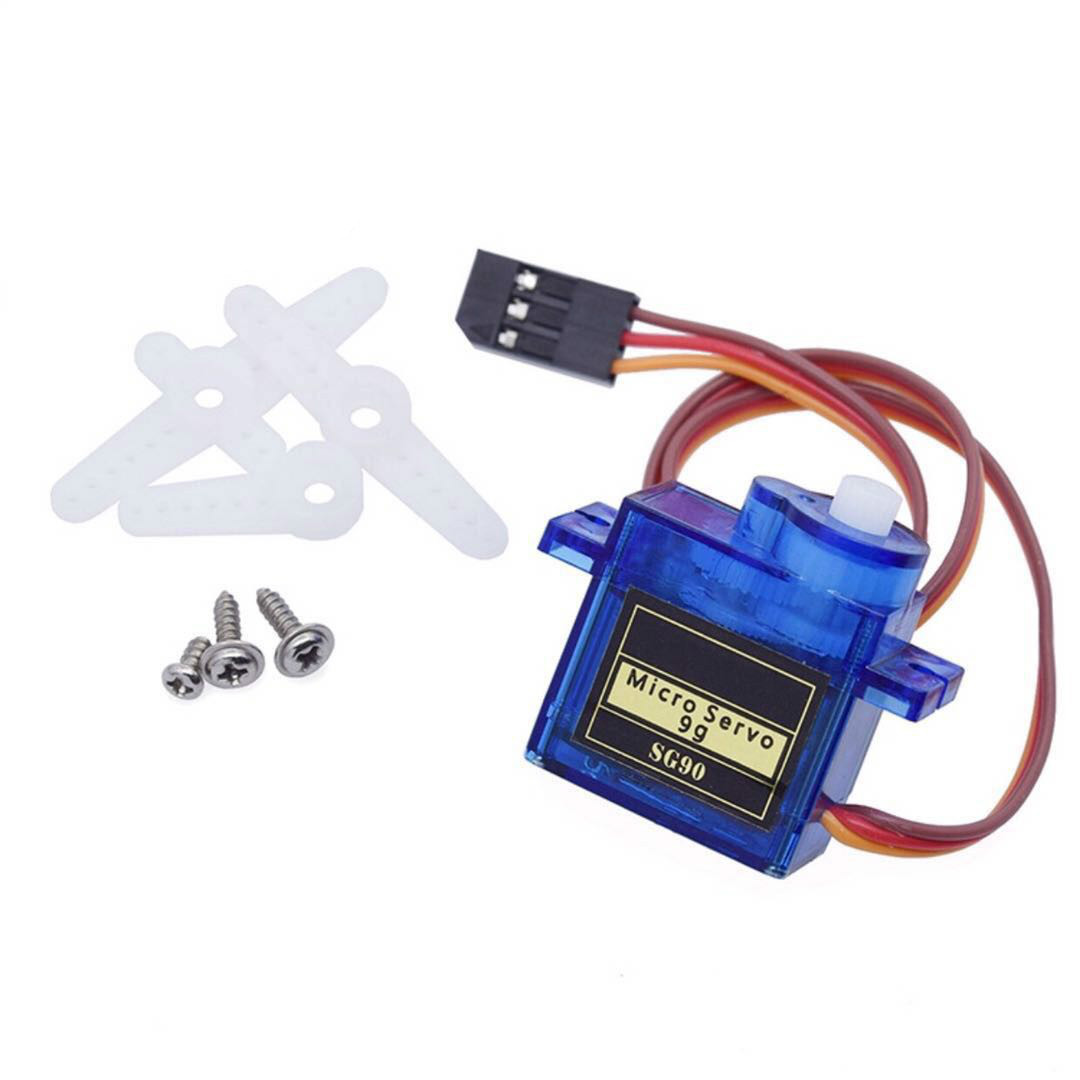

伺服电机,俗称舵机。

../../_images/servo_sg90.jpg
